Kiselnitridrör: vad de är, varför de är tuffa och var man kan använda dem

Vad är ett kiselnitridrör och vad skiljer det från annan keramik?

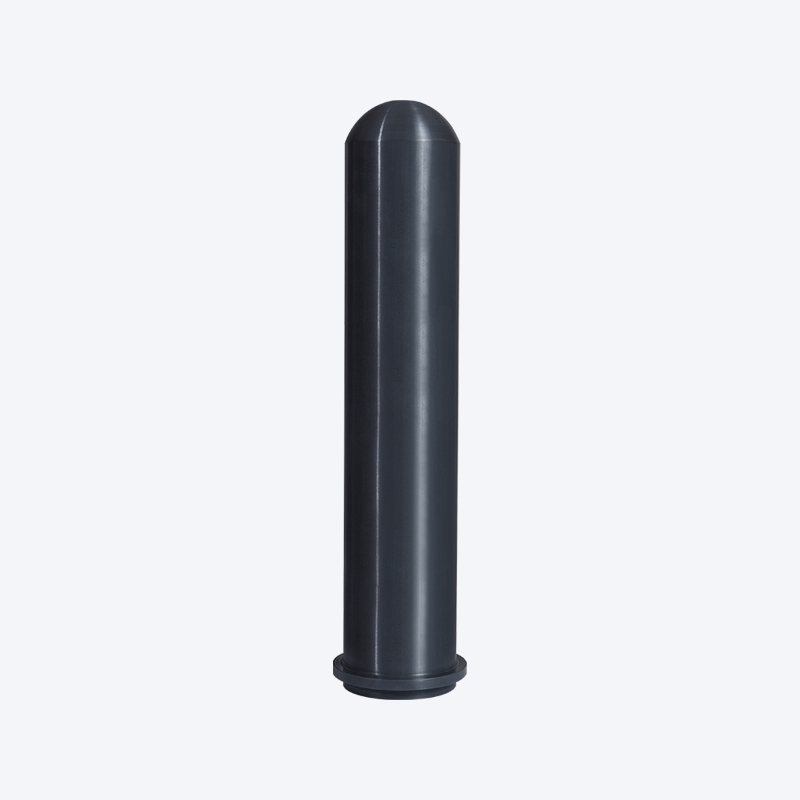

Ett kiselnitridrör är en ihålig cylindrisk komponent tillverkad av kiselnitrid (Si₃N4), en avancerad strukturell keramik som bildas genom kemisk bindning av kisel- och kväveatomer till ett tätt, kovalent bundet nätverk. Till skillnad från oxidkeramik som aluminiumoxid eller zirkoniumoxid – som är den mest använda tekniska keramen – är kiselnitrid en icke-oxidkeramik som får sina exceptionella egenskaper från styrkan och riktningen hos dess Si-N kovalenta bindningar snarare än från jonbindning. Denna grundläggande skillnad i atomstruktur är det som ger Si₃N4-rör dess anmärkningsvärda kombination av hög hållfasthet, låg densitet, utmärkt motståndskraft mot termisk chock och enastående prestanda i oxiderande, korrosiva och mekaniskt krävande miljöer samtidigt.

Rent praktiskt är ett keramiskt rör av kiselnitrid ett av mycket få material som kan placeras i en ugnsmiljö på 1 400°C, utsättas för snabb kylning, nedsänkas i smält metall och laddas mekaniskt - allt utan att spricka eller märkbart försämras. De flesta metaller skulle oxidera eller krypa under dessa förhållanden; mest annan keramik skulle spricka av termisk chock. Denna kombination av egenskaper förklarar varför rör av kiselnitrid ger premiumpriser och specificeras för applikationer där standardmaterial konsekvent har misslyckats.

Kiselnitridrör finns kommersiellt tillgängliga i en mängd olika storlekar — från tunnväggiga laboratorierör med ytterdiametrar på några millimeter till stora industriella skyddsrör som överstiger 60 mm i ytterdiameter och 1 500 mm i längd. Den specifika kvalitet, sintringsmetod och dimensionstoleranser som krävs beror mycket på slutapplikationen, och att välja rätt kombination av dessa variabler är lika viktigt som själva basmaterialvalet.

Viktiga fysiska och mekaniska egenskaper hos kiselnitridslangar

Prestandafördelarna med kiselnitridrör över konkurrerande material har sina rötter i en specifik uppsättning fysiska, mekaniska och termiska egenskaper. Genom att förstå dessa egenskaper i kvantitativa termer kan ingenjörer och köpare göra välgrundade jämförelser och motivera materialvalsbeslut för intressenter.

Kombinationen av hög brottseghet och hög böjhållfasthet är särskilt anmärkningsvärd. De flesta keramer byter ut den ena mot den andra - ett material som är mycket hårt tenderar att vara sprött och utsatt för katastrofal sprickutbredning. Kiselnitrid uppnår båda eftersom dess mikrostruktur av långsträckta β-Si₃N4-korn fungerar som en fiberförstärkt komposit i mikroskala, avböjer och överbryggar sprickor snarare än att låta dem fortplanta sig rakt genom materialet.

Silicon Nitride Grader och tillverkningsmetoder: Vilken du egentligen behöver

Inte alla kiselnitridrör tillverkas på samma sätt, och sintringsprocessen som används för att förtäta materialet har en djupgående effekt på dess slutliga mikrostruktur, densitet, styrka och kostnad. Att förstå de viktigaste betygen hjälper dig att specificera rätt rör för din applikation snarare än att över- eller underspecificera - båda har betydande kostnadskonsekvenser.

Varmpressad kiselnitrid (HPSN)

Varmpressad kiselnitrid tillverkas genom att samtidigt applicera högt tryck (typiskt 20–30 MPa) och hög temperatur (1 600–1 800°C) på kiselnitridpulver med sintringshjälpmedel som MgO, Al₂O₃ eller Y₂O₃. Denna process driver full förtätning och producerar ett material med den högsta mekaniska hållfastheten och lägsta porositeten av någon Si₃N4-kvalitet – böjhållfastheter på 800–1 000 MPa kan uppnås. Men varmpressningsprocessen begränsar de former som kan produceras; enkla geometrier som plana plattor, skivor och korta cylindrar är praktiska, men komplexa eller tunnväggiga rör är svåra och dyra. HPSN används vanligtvis där maximal styrka är det primära kravet och geometribegränsningar är acceptabla.

Sintrad reaktionsbunden kiselnitrid (SRBSN)

SRBSN produceras i en tvåstegsprocess: först formas kiselmetallpulver till den önskade gröna formen och nitreras vid ~1 300°C för att omvandla det till reaktionsbunden kiselnitrid (RBSN), som behåller sin form med mycket låg krympning. Den resulterande porösa RBSN-förformen sintras sedan vid högre temperatur med sintringshjälpmedel för att stänga den kvarvarande porositeten och uppnå nästan full densitet. Denna väg gör att komplexa former inklusive långa, tunnväggiga rör kan produceras med utmärkt dimensionsnoggrannhet och relativt blygsamma verktygskostnader. SRBSN-rör erbjuder en böjhållfasthet på 600–800 MPa och utmärkt motståndskraft mot termisk stöt, vilket gör dem till det vanligaste valet för termoelementskyddsrör, doppvärmarhylsor och industriella ugnstillämpningar.

Gastrycksintrad kiselnitrid (GPSSN)

Gastrycksintring använder en förhöjd kväveatmosfär (vanligtvis 1–10 MPa) under högtemperatursintring för att undertrycka nedbrytning av kiselnitrid vid temperaturer över 1 700°C, vilket möjliggör högre förtätningstemperaturer utan behov av pressutrustning som används vid varmpressning. Resultatet är ett helt tätt material med styrka och seghet som närmar sig HPSN men med större formskapande frihet. GPSSN är särskilt uppskattat för tillämpningar som kräver hållfasthet vid förhöjda temperaturer - över 1 200 °C - där korngränsglasfaser i andra kvaliteter börjar mjukna. Det är vanligtvis specificerat för krävande flyg-, turbin- och högpresterande industriella tillämpningar.

Reaktionsbunden kiselnitrid (RBSN)

Reaktionsbunden kiselnitrid utan det efterföljande sintringssteget ger ett poröst material (10–25 % restporositet) med lägre hållfasthet än helt täta kvaliteter – vanligtvis 150–300 MPa i böjhållfasthet. Den stora fördelen med RBSN är dimensionell precision: eftersom nitrering av kiselmetall orsakar praktiskt taget noll nettovolymförändring, kan RBSN-komponenter bearbetas till nästan slutliga dimensioner i kiselmetalltillståndet och sedan nitreras med nästan ingen dimensionsförändring, vilket eliminerar kostsam diamantslipning efter sintring. RBSN-rör används i applikationer med lägre belastning där dimensionell precision eller komplex inre geometri uppväger behovet av maximal styrka.

Primära industriella tillämpningar av kiselnitridrör

Keramiska rör av kiselnitrid används i ett förvånansvärt brett spektrum av industrier, som var och en utnyttjar olika undergrupper av materialets kapacitet. I varje fall involverar applikationen förhållanden som rutinmässigt förstör eller snabbt bryter ned alternativa material - vilket är just därför som den högre kostnaden för Si₃N4-slangar är motiverad.

Termoelementskyddsrör i högtemperaturugnar

En av de mest etablerade applikationerna för skyddsrör av kiselnitrid är som termoelementmantel i industriella ugnar som arbetar över 1 200°C. Ett termoelementskyddsrör fungerar som en fysisk och kemisk barriär mellan termoelementsensorns ledningar och den hårda ugnsatmosfären - skyddar dem från oxiderande gaser, korrosiva förbränningsprodukter och mekanisk kontakt samtidigt som den leder temperatursignalen med minimalt fel. Kiselnitridrör utmärker sig i denna roll eftersom de motstår oxidation upp till 1 400°C i luft, har hög värmeledningsförmåga i förhållande till annan keramik (vilket minskar termisk eftersläpning mellan rörväggen och avkänningsövergången inuti) och kan överleva den upprepade termiska cyklingen som ugnen startar och släcker.

Specifikt i aluminiumsmältnings- och lagringsugnar överträffar termoelementskyddsrör av kiselnitrid dramatiskt aluminiumoxidalternativ. Smält aluminium väter och penetrerar aluminiumoxidrör snabbt, vilket leder till brott och termoelementfel inom några veckor. Kiselnitrid vätas inte av smält aluminium eller de flesta andra icke-järnmetaller, vilket tillåter livslängder mätt i månader eller år under samma förhållanden.

Smält metall doppvärmarhylsor och stigrör

Dopprör av kiselnitrid används ofta i pressgjutning och gjuteri av aluminium, zink och magnesium som mantlar för elektriska doppvärmare och som stigrör i lågtrycksgjutningsmaskiner. I dessa applikationer är röret i direkt, kontinuerlig kontakt med smält metall vid temperaturer på 700–900°C under längre perioder. Det icke-vätande beteendet hos Si₃N4 i smält aluminium är den kritiska egenskapen här - det förhindrar metallinfiltration i rörväggen, vilket eliminerar nedbrytningsmekanismen som förstör konkurrerande material. Kombinationen av hög motståndskraft mot termisk chock (nödvändigt för den initiala nedsänkningen i smält metall), kemisk tröghet mot smältan och mekanisk styrka under det hydrostatiska trycket från den smälta metallkolonnen gör kiselnitrid till det valda materialet för denna krävande tillämpning.

Processrör för halvledar- och solenergiindustrin

Vid tillverkning av halvledarskivor och solcellstillverkning används kiselnitridrör som processrör och båtbärare inuti diffusionsugnar, oxidationsugnar och reaktorer för kemisk ångdeponering (CVD). Dessa miljöer innebär krav på ultrahög renhet, kontrollerade atmosfärer av reaktiva gaser (HCl, O₂, N₂, H₂) och exakt kontrollerade temperaturer upp till 1 200°C. Kiselnitrid erbjuder extremt låga nivåer av metallisk förorening jämfört med kvartsrör vid temperaturer där kvarts börjar avglasa och förlora sin strukturella integritet. Si₃N4-processrör erbjuder också överlägset motstånd mot termisk chock från snabba gasreningscykler som är vanliga i moderna halvledarprocesser.

Flyg- och gasturbinkomponenter

Kiselnitrids kombination av låg densitet, hållfasthet vid hög temperatur och utmärkt krypmotstånd gör den till en attraktiv strukturell keramik för flygtillämpningar. Si₃N₄-rör och rörformiga komponenter har undersökts och implementerats i gasturbinförbränningsfoderinsatser, värmeväxlarrör för högeffektiva rekuperatorer och munstyckskomponenter där viktminskning vid förhöjda driftstemperaturer ger prestanda och bränsleeffektivitetsfördelar som ingen metallegering kan matcha. Utmaningen inom flygindustrin är inte materialprestanda utan tillförlitlighetsdemonstration och certifiering - keramiska komponenter kräver omfattande probabilistiska designmetoder för att ta hänsyn till deras inneboende bristkänslighet.

Kemisk bearbetning och hantering av frätande vätskor

Keramiska rör av kiselnitrid används som reaktionsrör, värmeväxlarrör och flödesrör i kemiska processmiljöer som involverar starka syror (förutom fluorvätesyra), alkalier vid måttliga temperaturer och aggressiva organiska föreningar som skulle korrodera metalliska alternativ. Si3N4 är resistent mot de flesta mineralsyror vid rumstemperatur och bibehåller god kemisk beständighet vid förhöjda temperaturer där metalliska alternativ bryts ned av korrosion i en ekonomiskt oacceptabel hastighet. Vid tillverkning av specialkemikalier, läkemedel och elektroniska kemikalier där metallisk kontaminering av processströmmen är oacceptabel, ger kiselnitridrör både kemisk tröghet och den mekaniska robustheten för att fungera som strukturella processkomponenter.

Kiselnitridrör kontra andra högpresterande keramiska rör

Ingenjörer som väljer ett keramiskt rör för en krävande applikation väljer vanligtvis mellan kiselnitrid och ett eller flera konkurrerande avancerade keramiska material. Rätt val beror på vilken specifika kombination av egenskaper din applikation kräver. Följande jämförelse täcker de vanligaste utvärderade alternativen.

Kiselkarbidrör är den närmaste konkurrenten till kiselnitrid i högtemperaturstrukturella tillämpningar. SiC erbjuder högre värmeledningsförmåga och något bättre prestanda över 1 400°C i inerta atmosfärer, men dess lägre brottseghet gör den mer mottaglig för katastrofala fel från mekaniska stötar eller allvarliga termiska chockhändelser. För applikationer där både termisk chock och mekanisk belastning förekommer – såsom termoelementskydd i gjuterimiljöer – är Si₃N₄ i allmänhet det säkrare valet trots SiC:s tak med högre temperaturer.

Hur man anger ett kiselnitridrör: mått, toleranser och ytfinish

Att beställa ett keramiskt rör av kiselnitrid kräver mer exakta specifikationer än att beställa ett vanligt metall- eller plaströr. Eftersom Si₃N4 är ett sprött material som bearbetats genom diamantslipning efter sintring, har dimensionstoleranser och ytfinish en direkt inverkan på både kostnaden och tillförlitligheten för komponenten i drift. Att veta vad som ska specificeras - och vilken precisionsnivå du faktiskt behöver - hjälper till att kontrollera kostnaderna utan att kompromissa med prestanda.

• Ytterdiameter (OD) och innerdiameter (ID): Vanliga kommersiella kiselnitridrör finns i ytterdiametrar från cirka 6 mm till 60 mm med väggtjocklekar från 2 mm till 10 mm. Anpassade mått tillverkas på begäran. Ange OD och ID separat istället för OD och väggtjocklek för att undvika oklarheter, och ange om toleransen gäller den sintrade dimensionen eller en markdimension. Marktoleranser på ±0,05–0,1 mm är typiska för precisionsapplikationer; as-sinted toleranser är betydligt bredare (±0,5–1,0 mm beroende på kvalitet och storlek).
• Längd: Sintrade kiselnitridrör finns i standardlängder upp till cirka 1 500 mm för SRBSN-kvaliteter. Ange den nominella längden och den acceptabla toleransen - typiskt ±1–2 mm för längdskurna rör, eller tätare om röret måste passa mot ett stopp i en montering.
• Rakhet: Långa kiselnitridrör (över 300–400 mm) kan uppvisa en lätt böjning från sintringsprocessen. Ange en maximal rakhetsavvikelse — vanligtvis 0,5 mm per 300 mm längd för standardkvalitet, eller 0,2 mm per 300 mm för precisionsapplikationer. Rakheten är särskilt viktig för termoelementskyddsrör där sensortråden måste passera genom hela längden av hålet utan att binda.
• Ytfinish (Ra): Som sintrade ytor har en grovhet på cirka Ra 1,5–3,0 μm. Markytor kan specificeras till Ra 0,4–0,8 μm för allmänna tekniska applikationer eller Ra 0,1–0,2 μm för precisions- eller tätningsytor. Finare ytfinisher ökar kostnaden avsevärt på grund av ytterligare slippassager och är endast nödvändiga där rörytan bildar en tätning, en glidkontakt eller inspekteras optiskt för defekter.
• Slutgeometri: Ange om rörändarna ska vara öppna, stängda (kupolformade eller flatbottnade) eller avfasade. Skyddsrör med sluten ände – den vanligaste konfigurationen för termoelementhöljen – kräver att den slutna änden specificeras med en minsta väggtjocklek och en maximal inre hörnradie för att undvika spänningskoncentration. Fasning eller avrundning av öppna ändar rekommenderas starkt för att förhindra flisbildning under hantering och installation.
• Densitet och porositet: För kritiska tillämpningar, specificera minsta densitet (vanligtvis ≥3,1 g/cm³ för SRBSN, ≥3,2 g/cm³ för GPSSN) och begär ett intyg om överensstämmelse med uppmätta densitetsvärden. Porositet över acceptabla nivåer skapar preferentiella vägar för oxidation, korrosion och infiltration av smält metall som kommer att förkorta livslängden.

Hantering, installation och livslängd

Även det bästa kiselnitridröret kommer att underprestera eller misslyckas i förtid om det hanteras, installeras eller används felaktigt. Keramik är oförlåtande mot metoder som metallkomponenter tolererar rutinmässigt - att förstå deras specifika hanteringskrav är avgörande för att få fullt värde av investeringen.

Hantering och förvaring

Silikonnitridrör bör hanteras med rena bomulls- eller nitrilhandskar för att förhindra kontaminering av precisionsytor. Använd aldrig metallverktyg för att tvinga ett rör in i eller ut ur en koppling – mekanisk punktbelastning mot en keramisk yta kan initiera ytsprickor som fortplantar sig under termisk eller mekanisk påfrestning under drift. Förvara rören vertikalt i vadderade ställ eller horisontellt på mjuka stöd för att förhindra böjning eller kontaktskador. Inspektera varje rör under god belysning med avseende på spån, sprickor eller ytdefekter före installation - alla synliga sprickor eller kantspån är skäl för avvisning, eftersom sprickor i keramik växer gradvis under cyklisk belastning.

Installation bästa praxis

När du installerar ett kiselnitridrör i ett metallhölje, fäste eller eldfast stöd, ska du alltid tillhandahålla ett eftergivligt mellanskikt - vanligtvis en keramisk fiberhylsa, högtemperaturpackningsmaterial eller flexibel grafittejp - mellan keramen och någon styv metallkontaktyta. Direkt metall-till-keramik styv fastspänning skapar spänningskoncentrationer som bryter keramik även vid måttliga spännkrafter. Tillåt en termisk expansionsskillnad mellan Si₃N4-röret och eventuell omgivande metallstruktur; kiselnitrid expanderar med cirka 3 × 10⁻⁶ /°C medan stål expanderar vid 12 × 10⁻⁶ /°C — fyra gånger snabbare — så ett rör installerat med en tät passform vid rumstemperatur kommer att vara i kompression från stålet när temperaturen stiger.

Termisk cykling och ramppriser

Trots kiselnitrids enastående värmechockbeständighet i förhållande till annan keramik, genererar extremt snabba temperaturförändringar fortfarande inre termiska påkänningar. För tillämpningar som involverar kontrollerad uppvärmning och kylning av ugnen – såsom laboratorierörsugnar eller halvledardiffusionsrör – begränsa ramphastigheterna till 5–10°C per minut för rör med väggtjocklekar över 5 mm. För ugnsinssättning och extraktionsoperationer i gjuterimiljöer där snabb nedsänkning i smält metall är oundviklig, förvärm röret till minst 200–300°C före nedsänkning för att minska den initiala termiska gradienten. Denna enda praxis kan förlänga rörets livslängd med 50 % eller mer i applikationer med smält metall.

Övervakning och livslängdsindikatorer

Skyddsrör av kiselnitrid i kontinuerlig drift vid hög temperatur bör inspekteras med jämna mellanrum - vanligtvis under schemalagda produktionsstopp. Indikatorer på att ett rör närmar sig slutet av sin livslängd inkluderar synlig ytoxidation eller missfärgning utanför det förväntade intervallet, dimensionsförändringar vid den varma änden (indikerar lokaliserad materialförlust eller krypning), förlust av gastäthet (detekterbar genom trycktestning av slutna rör), hörbara förändringar i akustisk respons vid knackning (en matt snarare än genomskinlig ring tyder på synlig inre spricka på den yttre ytan). Byt ut rör proaktivt baserat på inspektionsresultat snarare än att vänta på fel under drift, vilket riskerar produktkontamination, förlust av termoelement och skada på utrustningen.

Inköp av kiselnitridrör: Vad du ska leta efter hos en leverantör

Den globala marknaden för keramiska rör av kiselnitrid inkluderar ett brett utbud av leverantörer – från stora avancerade keramiktillverkare med full egen tillverkningskapacitet till distributörer som köper från tredjepartstillverkare. Kvaliteten, konsistensen och tillförlitligheten hos Si₃N4-rör varierar avsevärt mellan leverantörer, och konsekvenserna av att ta emot undermåligt material i en kritisk applikation kan vara allvarliga. Följande kriterier hjälper till att identifiera en leverantör som kan leverera konsekvent, applikationslämplig produkt.

• Egen tillverkning kontra återförsäljning: Leverantörer som tillverkar sina egna Si₃N₄-rör har direkt kontroll över pulverval, sintringsförhållanden och kvalitetstestning. Denna spårbarhet är viktig när du behöver enhetlighet från batch-till-batch och har rätt att granska tillverkningskvaliteten. Distributörer kan erbjuda konkurrenskraftiga priser men har vanligtvis mindre insyn i tillverkningsprocessen och kan byta källa mellan beställningar.
• Kvalitetscertifiering och testdokumentation: Ansedda leverantörer tillhandahåller ett certifikat om överensstämmelse med varje försändelse som anger den uppmätta densiteten, den sintringsprocess som används och resultat av dimensionsinspektioner. För kritiska applikationer, begär testdata för materialegenskaper från tredje part – böjhållfasthet, värmeledningsförmåga och kemisk sammansättning – från ett ackrediterat testlaboratorium istället för att enbart förlita sig på leverantörsgenererade data.
• Anpassad tillverkningskapacitet: Om din applikation kräver icke-standardiserade dimensioner, slutna ändar, bearbetade egenskaper eller specifika ytfinish, bekräfta att leverantören har den interna diamantslipnings- och bearbetningskapaciteten för att producera dessa funktioner. Många distributörer kan endast leverera katalogiserade standardstorlekar.
• Applikationsteknisk support: De bästa leverantörerna av kiselnitridrör erbjuder teknisk support för att hjälpa dig välja rätt kvalitet och specificera dimensioner korrekt för din applikation. Detta är särskilt värdefullt om du går över från ett annat keramiskt material eller metall till Si₃N₄ för första gången och behöver vägledning om installationsdesign, termiska cyklingsprocedurer och förväntad livslängd.
• Minsta orderkvantitet och ledtider: Kiselnitridrör är inga handelsvaror. Standardstorlekar kan finnas tillgängliga från lager för snabb leverans, men anpassade dimensioner kräver vanligtvis 4–12 veckors ledtid för tillverkning. Förtydliga lägsta beställningskvantiteter före budgetering — vissa tillverkare kräver minsta beställningar på 10–20 stycken för icke-standardartiklar, vilket påverkar lager- och kassaflödesplanering för användare med lägre volym.
